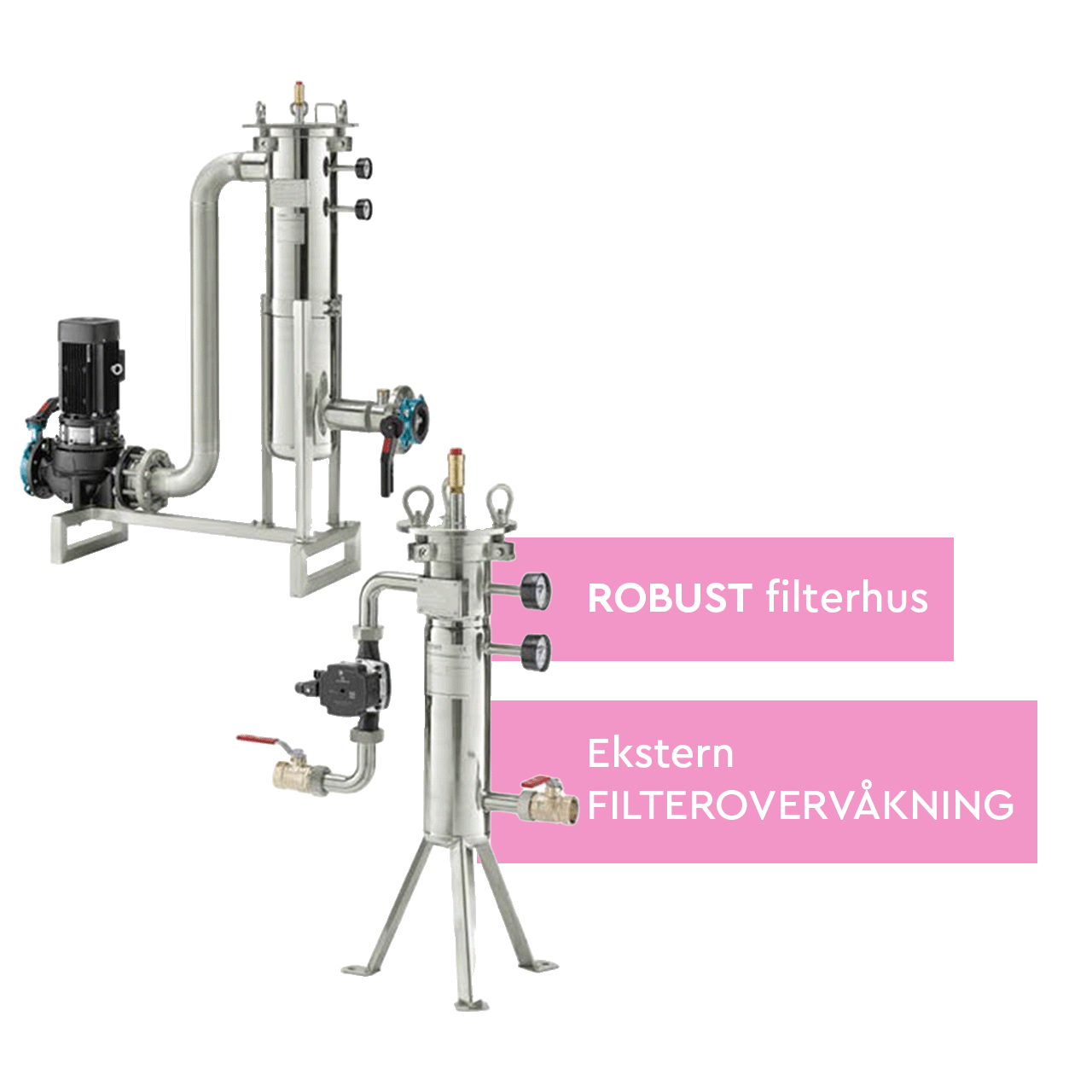

BWT SoluTECH clarifier groups
Filtrering for varme- og kjøleanlegg
- NRF nr. 8758863, 8758862, 8758861 og 8758859
- Ferdigmontert og klar til installasjon
- ENKEL og SIKKER åpning ved hjelp av svingbolter
- Ekstern filterovervåkning (alternativt BMS)
- Passer til alle typer ENERGIANLEGG
Produktbeskrivelse
Teknisk data
Downloads
BWT SoluTECH clarifier groups er designet for å kontinuerlig fjerne magnetitt og oksider ved hjelp av en kraftig stavmagnet fra kretser. I tillegg vil anlegget fjerne urenheter, slam og suspendert materiale ved hjelp av filterpose som fanger opp partikler helt ned til 1µm og opptil 50 µm.
SoluTECH enheten er komplett og klar for tilkobling: sirkulasjonspumpe følger med, 2 manometer, innløps-/utløpsventil og tømmeventil er inkludert.
Lettvint for installatøren

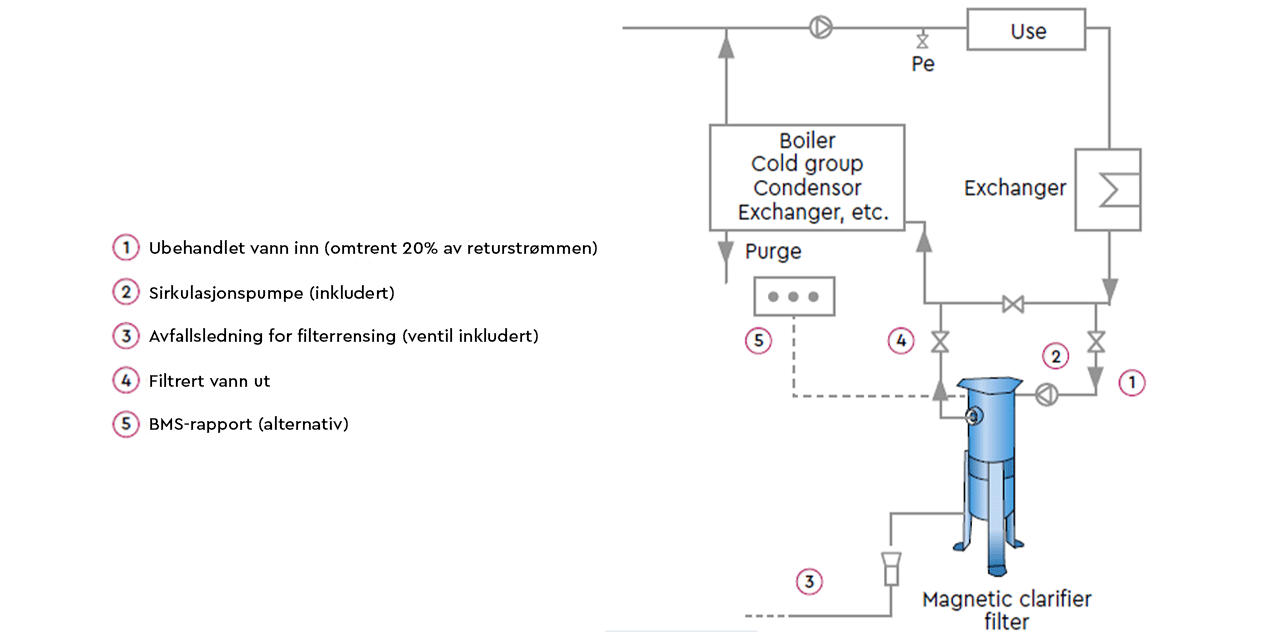

Det er en enkel installering da det er kun inn og ut som tilkobles, og på en bypass på returledningen. BWT SoluTECH clarifier-gruppen vil garantere installatører en effektiv og enkel vedlikeholdsløsning for energikretsen:
- Forebyggende: fjerne magnetitt, slam og suspendert materiale (magnetstav, posefilter).
- Kurativ: for en slamfjerningsoperasjon på et eksisterende system, ved bruk av en behandling, BWT SoluTECH cleaning and desludging.
- Kompatibel med vår allsidige korrosjonsinhibitor BWT SoluTECH total protection.
Tekniske detaljer
BWT SoluTECH clarifier groups
| XS | 5/9 | 10/20 | 21/50 | |
| NRF nr. | 8758863 |
8758862 | 8758861 | 8758859 |
| Varenr. |
125592661 |
125592662 | 125592664 | 125592665 |
| NRF nr. BMS-versjon | 8758864 | 8758858 | ||
| Varenr. BMS-versjon | 125305451 |
125592666 | 125592667 | P0003643 |
| Tilkobling diameter | 5/4" | DN32 | DN50 | DN80 |
| Nominell strømningshastighet | 4 m³/t | 9 m³/t | 20 m³/t | 50 m³/t |
| Filtreringsgrad | 20 mikron | |||
| Driftstrykk (maks) | 10 bar | |||
| Vanntemperatur (maks) | 85 °C | |||
| Avløpsdiameter | 3/4" | |||
| Ventil diameter | 1/4" BSP | |||
| Antall poser | 1 | 1 | 2 | 2 |
| Høyde |
883 mm | 901 mm | 1011 mm | 1530 mm |
| Bredde | 380 mm | 324 mm | 441 mm | 480 mm |
| Lengde | 561 mm | 562 mm | 668 mm | 1320 mm |
| Sirkulasjonspumpe | UPM3 DN25 |
MAGNA 1 32-100F |
MAGNA 1 32-120F |
TP 80 - 140/2 |
| Strømforsyning | 230 V | 230 V | 230 V | 380/415 |
| Power P1 (min./maks) | 3/50 W | 9/190 W | 25/590 W | |
| Power P2 | 2,2 kW | |||
| Strømstyrke (min./maks) | 0,04/0,44 | 0,18/1,5 | 0,22/2,37 | |
| Nominell strømstyrke | 7,7/4,45A | |||
| Startstrøm | 850-950% | |||
 |
SoluTECH Delstrømsfilter produktdatablad | PDF, 494 Kb | Last ned |
|
|
SoluTECH clarifier groups manual EN | PDF, 4 Mb | Last ned |
