BWT D1 trykkreduksjonsventil

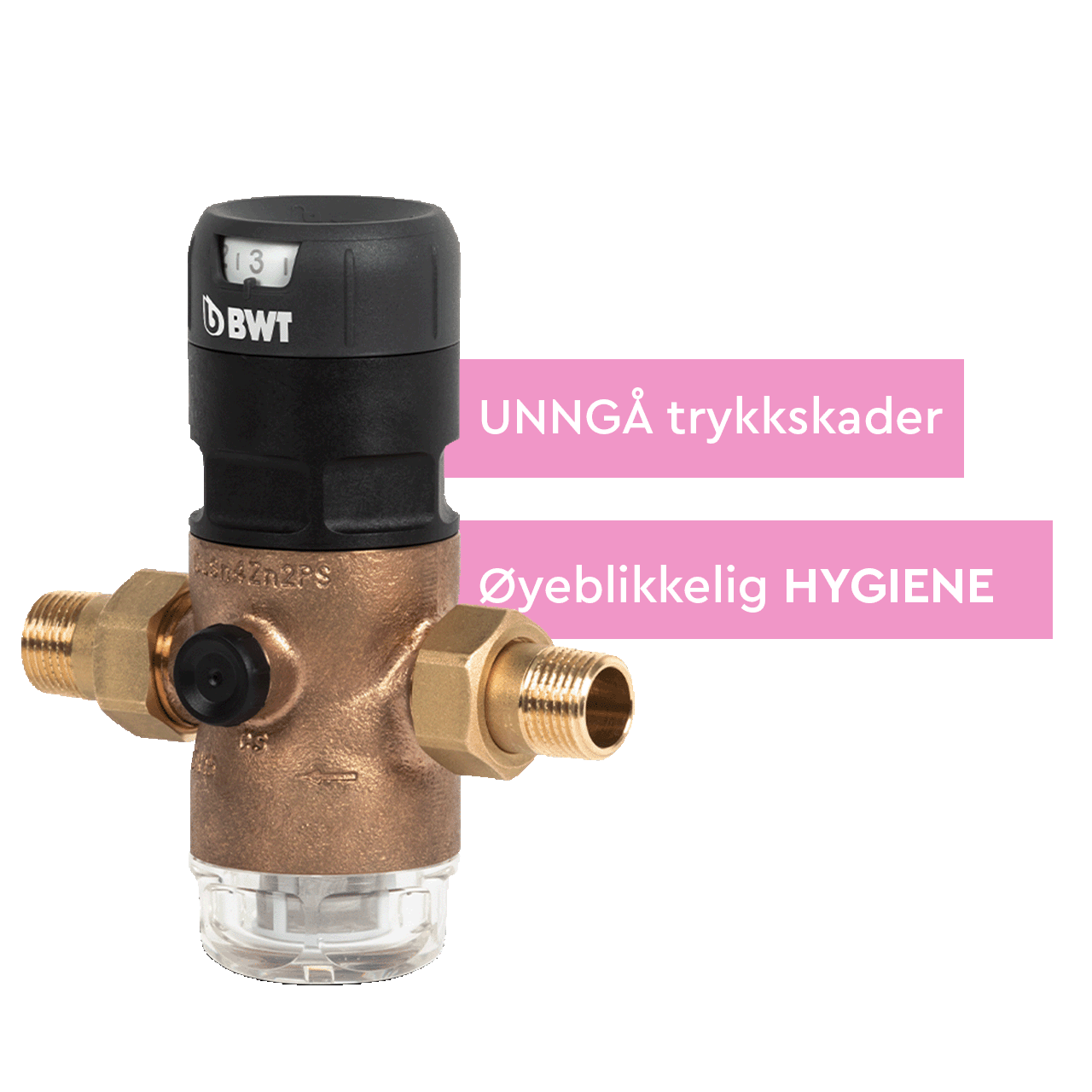

D1 trykkreduksjonsventil beskytter vannsystemer i husholdningen

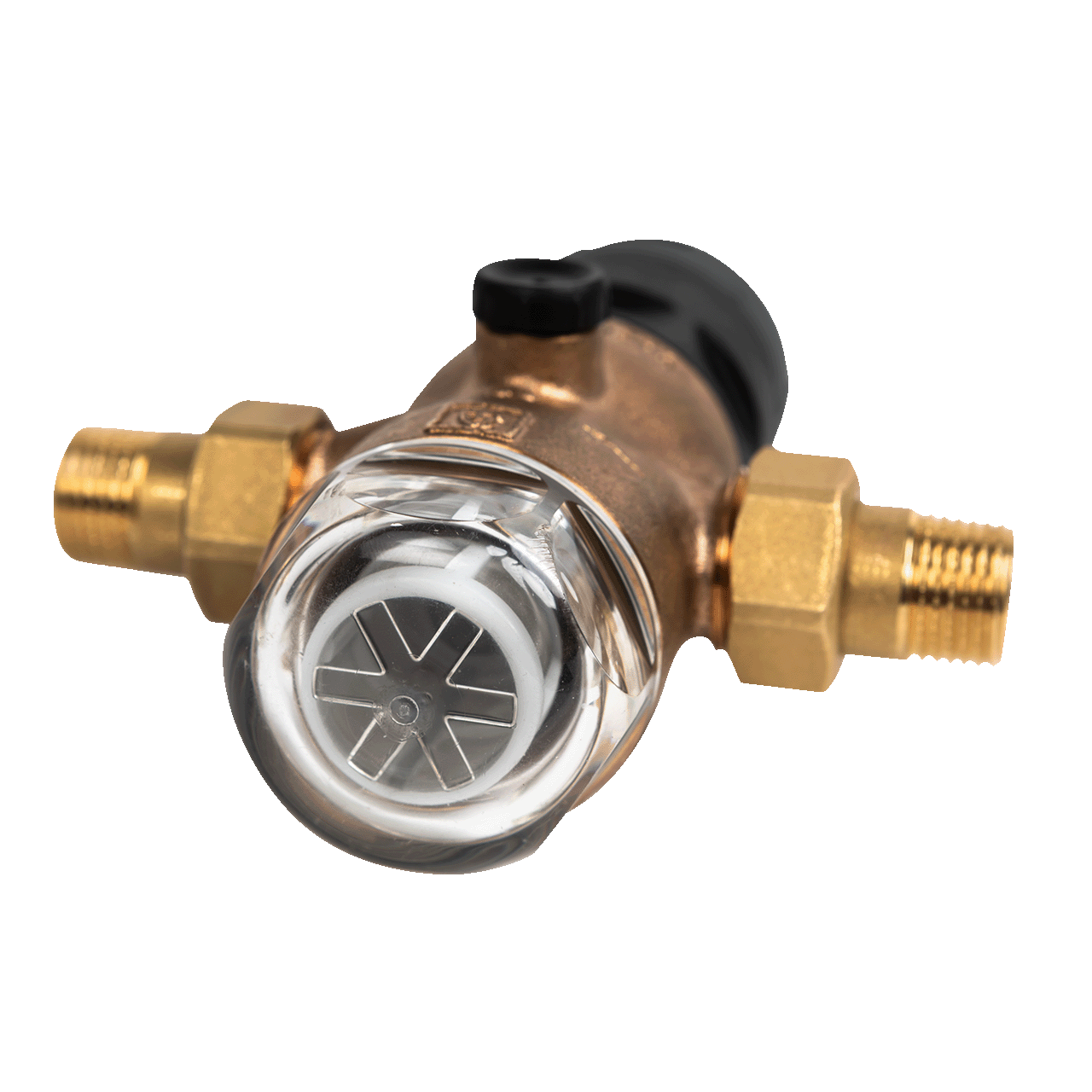

BWT D1 trykkreduksjonsventil
BWT D1 trykkreduksjonsventil
D1 trykkreduksjonsventil beskytter vannsystemer i husholdningen
BWT D1 trykkreduksjonsventil

BWT D1 Red trykkreduksjonsventil

Beskytter vannsystemer i husholdningen

Kontakt oss
  • REDUSERER vannforbruket
  • Høykvalitets metallmateriale
  • UNIVERSELL byggelengde
  • Beskytter husinstallasjonen mot trykkskader
  • BLYFRI
Gå til
Produktbeskrivelse
Teknisk data
Spørsmål
Downloads

BWT D1 Red 40.16 er en trykkreduksjonsventil som beskytter vannsystemer i boliger og i eiendommer mot for høyt tilførselstrykk i henhold til DIN EN 806-2 og DIN 1988-200. Dette er spesielt viktig ettersom det kommunale vanntrykket ofte er høyere, og høyt trykk kan forårsake problemer som tilstoppede filtre og skader på rør og apparater. Trykkreduksjonsventilen bidrar dermed til å forhindre skader forårsaket av for høyt trykk, redusere vannforbruket og sikre optimal lydisolering.

Dersom boligen eller eiendommen opplever et vanntrykk på høyere enn 6 bar så skal det monteres en trykkreduksjonsventil. D1 Red brukes til å redusere vanntrykket, regulere ønsket tilbaketrykk og opprettholde det på et konstant nivå, selv ved varierende oppstrømstrykk. Dette sikrer beskyttelse av armaturer og utstyr i hele vannforsyningssystemet ved å opprettholde et jevnt, moderat trykk.

Enkelt vedlikehold
Det modulære designet gjør det enkelt å bytte ut filteret, samt utføre vedlikeholdsrutiner. Med app-løsning kan brukeren motta påminnelse om når filteret i ventilen må skiftes. Den universelle bygglengden forenkler utskiftningen og gir høyere flow enn konkurrerende modeller på markedet.

Effektiv trykkontroll
D1 består av en fjærbelastning, der fjærens kraft motvirker membrankraften. Når vannforbruket fører til trykkfall, reduseres membrankraften, og den økte fjærkraften åpner ventilen for å øke trykket på utløpssiden til en likevekt oppnås mellom membran- og fjærkraft.

Tekniske detaljer

BWT D1 Red 40.16

  15  20  25  32 40  50
NRF nr.  8758923  8758922 8758921 8758919 8758918 8758917
Varenr.  125300277  125300278 125300279 125300280 125300281 125300282
Tilkobling gjenget dyse DIN EN 10226-1 (G1)  R ½”  R ¾”  R 1" R 1 ¼" R 1 ½”  R 2"
Tilkoblingskoffert DIN ISO 228-1 (G2)  G ¾”  G 1" G 1 ¼" G 1 ½” G 2" G 2 ½”
Fortrykksfilterskål, metall (maks)  25 bar  25 bar  25 bar  25 bar  25 bar  25 bar
Fortrykksfilter silkopp, plast (maks)  16 bar  16 bar  16 bar  16 bar  16 bar  16 bar
Driftstemperatur filter silkopp, metall  Opptil 85 °C Opptil 85 °C Opptil 85 °C Opptil 85 °C Opptil 85 °C Opptil 85 °C
Driftstemperatur filter silkopp, plast Opptil 40 °C Opptil 40 °C Opptil 40 °C Opptil 40 °C Opptil 40 °C Opptil 40 °C
Lengde uten7med skruer (mm)  80/136   90/152   100/170  105/191  130/220  140/254
Monteringsmål (L) (mm)
136 152 170 191 220 254
Monteringsmål (l) (mm)  80  90  100 105 130 140
Monteringsmål (H) (mm) 89 89 111 111 151 151
Monteringsmål (h) (mm)  58  58 64 64 94 94
Monteringsmål (T1) (mm) 37 37 46 46 50 50
Nøkkelbredde (SW1) (mm)  30 37 46 52 65 80
Nøkkelbredde (SW2) (mm) 46  46 66 66 75 75
Nøkkelbredde (SW3) (mm)  46 46 65 65 75 75
Vekt (kg) 0,8 0,9 1,7 1,9 3,9 4,5
Strømningskoeffisient Kvs (m3/t) 3,4 4,4 9,3 10,5 19,5 20,5

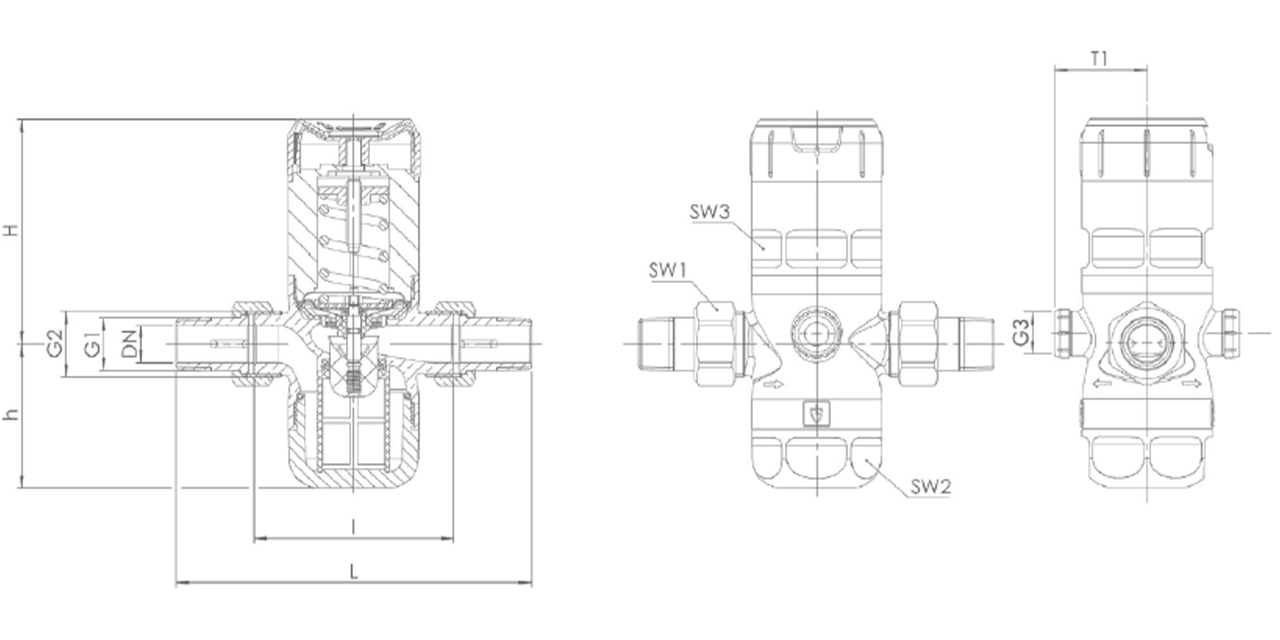

Teknisk tegning av BWT D1 trykkreduksjon
Teknisk tegning av BWT D1 trykkreduksjon

Til hvilket formål er D1 Red trykkreduksjon laget?

Vanntrykket i det kommunale vannet ligger normalt mellom 6 og 11 bar. Imidlertid bør trykket i en vanlig bolig ikke overstige 4-5 bar. Dersom vanntrykket er høyere enn det anbefalte nivået, kan det føre til betydelige skader på ulike vanninstallasjoner i boligen på grunn av det økte trykket. D1 Red sørger for at vanntrykket holder seg innenfor trygge og optimale nivåer, og dermed beskytter dine vanninstallasjoner.

Hvordan vet jeg om jeg har en trykkreduksjonsventil?

Dersom det er installert en trykkreduksjonsventil så er den vanligvis å finne i nærheten av vanninntaket til eiendommen eller boligen. Den er ofte plassert like etter den innvendige hovedstengeventilen, som vanligvis befinner seg i vaskerom eller tekniske rom. Hvis du er usikker på om eiendommen har en trykkreduksjonsventil kan du sjekke vanninntaket.

Hva kan forventes etter trykkjustering?

Etter det har blitt montert en trykkregulerer kan det umiddelbart oppstå brunt vann og varierende trykk. vannet kan fortsatt være misfarget helt til neste dag etter reguleringen. For å unngå brunt vann og partikler, bør du åpne kaldtvannskranen og la vannet renne i noen minutter for å fjerne luft og skylle ut eventuelle urenheter.

Hvilke problemer kan oppstå i vannrør på grunn av trykksvingninger eller uten trykkreduksjonsventil?

  • Vannrøret kan sprekke og etterlate enorme følgeskader
  • Støyforurensning på grunn av trykktopper
  • Økt vannforbruk eller kostnader på grunn av uøkonomisk høyt trykk i vannrøret

Hvor ofte må filteret skiftes?

Det anbefales å bytte filteret i trykkreduksjonsventilen en gang årlig. Et tilstoppet filter kan føre til redusert eller ingen vannstrøm.

Er kommunen erstatningsansvarlig?

Vann- og avløpsetaten er ikke ansvarlig for eventuelle ulemper eller skader på sanitæranlegg forårsaket av høyt trykk i området.

Hvordan installerer jeg en trykkreduksjonsventil?

Dersom det skal monteres en trykkreduksjonsventil så skal et rørleggerfirma kontaktes for å få installasjonen utført. Det er ikke nødvendig med mer enn en trykkreduksjonsventil per tilknytning til det kommunale vannledningsnettet.

Vil det være behov for service på trykkreduksjonsventilen?

ÖNORMEN 806-5 anbefaler at en trykkreduksjonsventil inspiseres eller vedlikeholdes årlig.
Se mer
Produktdatablad og brosjyrer
BWT D1 Red produktdatablad PDF, 11 Mb Last ned
Guides og manualer
Sertifiseringer
Produktbeskrivelse

BWT D1 Red 40.16 er en trykkreduksjonsventil som beskytter vannsystemer i boliger og i eiendommer mot for høyt tilførselstrykk i henhold til DIN EN 806-2 og DIN 1988-200. Dette er spesielt viktig ettersom det kommunale vanntrykket ofte er høyere, og høyt trykk kan forårsake problemer som tilstoppede filtre og skader på rør og apparater. Trykkreduksjonsventilen bidrar dermed til å forhindre skader forårsaket av for høyt trykk, redusere vannforbruket og sikre optimal lydisolering.

Dersom boligen eller eiendommen opplever et vanntrykk på høyere enn 6 bar så skal det monteres en trykkreduksjonsventil. D1 Red brukes til å redusere vanntrykket, regulere ønsket tilbaketrykk og opprettholde det på et konstant nivå, selv ved varierende oppstrømstrykk. Dette sikrer beskyttelse av armaturer og utstyr i hele vannforsyningssystemet ved å opprettholde et jevnt, moderat trykk.

Enkelt vedlikehold
Det modulære designet gjør det enkelt å bytte ut filteret, samt utføre vedlikeholdsrutiner. Med app-løsning kan brukeren motta påminnelse om når filteret i ventilen må skiftes. Den universelle bygglengden forenkler utskiftningen og gir høyere flow enn konkurrerende modeller på markedet.

Effektiv trykkontroll
D1 består av en fjærbelastning, der fjærens kraft motvirker membrankraften. Når vannforbruket fører til trykkfall, reduseres membrankraften, og den økte fjærkraften åpner ventilen for å øke trykket på utløpssiden til en likevekt oppnås mellom membran- og fjærkraft.

Teknisk data

Tekniske detaljer

BWT D1 Red 40.16

  15  20  25  32 40  50
NRF nr.  8758923  8758922 8758921 8758919 8758918 8758917
Varenr.  125300277  125300278 125300279 125300280 125300281 125300282
Tilkobling gjenget dyse DIN EN 10226-1 (G1)  R ½”  R ¾”  R 1" R 1 ¼" R 1 ½”  R 2"
Tilkoblingskoffert DIN ISO 228-1 (G2)  G ¾”  G 1" G 1 ¼" G 1 ½” G 2" G 2 ½”
Fortrykksfilterskål, metall (maks)  25 bar  25 bar  25 bar  25 bar  25 bar  25 bar
Fortrykksfilter silkopp, plast (maks)  16 bar  16 bar  16 bar  16 bar  16 bar  16 bar
Driftstemperatur filter silkopp, metall  Opptil 85 °C Opptil 85 °C Opptil 85 °C Opptil 85 °C Opptil 85 °C Opptil 85 °C
Driftstemperatur filter silkopp, plast Opptil 40 °C Opptil 40 °C Opptil 40 °C Opptil 40 °C Opptil 40 °C Opptil 40 °C
Lengde uten7med skruer (mm)  80/136   90/152   100/170  105/191  130/220  140/254
Monteringsmål (L) (mm)
136 152 170 191 220 254
Monteringsmål (l) (mm)  80  90  100 105 130 140
Monteringsmål (H) (mm) 89 89 111 111 151 151
Monteringsmål (h) (mm)  58  58 64 64 94 94
Monteringsmål (T1) (mm) 37 37 46 46 50 50
Nøkkelbredde (SW1) (mm)  30 37 46 52 65 80
Nøkkelbredde (SW2) (mm) 46  46 66 66 75 75
Nøkkelbredde (SW3) (mm)  46 46 65 65 75 75
Vekt (kg) 0,8 0,9 1,7 1,9 3,9 4,5
Strømningskoeffisient Kvs (m3/t) 3,4 4,4 9,3 10,5 19,5 20,5



Teknisk tegning av BWT D1 trykkreduksjon
Teknisk tegning av BWT D1 trykkreduksjon
Spørsmål

Til hvilket formål er D1 Red trykkreduksjon laget?

Vanntrykket i det kommunale vannet ligger normalt mellom 6 og 11 bar. Imidlertid bør trykket i en vanlig bolig ikke overstige 4-5 bar. Dersom vanntrykket er høyere enn det anbefalte nivået, kan det føre til betydelige skader på ulike vanninstallasjoner i boligen på grunn av det økte trykket. D1 Red sørger for at vanntrykket holder seg innenfor trygge og optimale nivåer, og dermed beskytter dine vanninstallasjoner.

Hvordan vet jeg om jeg har en trykkreduksjonsventil?

Dersom det er installert en trykkreduksjonsventil så er den vanligvis å finne i nærheten av vanninntaket til eiendommen eller boligen. Den er ofte plassert like etter den innvendige hovedstengeventilen, som vanligvis befinner seg i vaskerom eller tekniske rom. Hvis du er usikker på om eiendommen har en trykkreduksjonsventil kan du sjekke vanninntaket.

Hva kan forventes etter trykkjustering?

Etter det har blitt montert en trykkregulerer kan det umiddelbart oppstå brunt vann og varierende trykk. vannet kan fortsatt være misfarget helt til neste dag etter reguleringen. For å unngå brunt vann og partikler, bør du åpne kaldtvannskranen og la vannet renne i noen minutter for å fjerne luft og skylle ut eventuelle urenheter.

Hvilke problemer kan oppstå i vannrør på grunn av trykksvingninger eller uten trykkreduksjonsventil?

  • Vannrøret kan sprekke og etterlate enorme følgeskader
  • Støyforurensning på grunn av trykktopper
  • Økt vannforbruk eller kostnader på grunn av uøkonomisk høyt trykk i vannrøret

Hvor ofte må filteret skiftes?

Det anbefales å bytte filteret i trykkreduksjonsventilen en gang årlig. Et tilstoppet filter kan føre til redusert eller ingen vannstrøm.

Er kommunen erstatningsansvarlig?

Vann- og avløpsetaten er ikke ansvarlig for eventuelle ulemper eller skader på sanitæranlegg forårsaket av høyt trykk i området.

Hvordan installerer jeg en trykkreduksjonsventil?

Dersom det skal monteres en trykkreduksjonsventil så skal et rørleggerfirma kontaktes for å få installasjonen utført. Det er ikke nødvendig med mer enn en trykkreduksjonsventil per tilknytning til det kommunale vannledningsnettet.

Vil det være behov for service på trykkreduksjonsventilen?

ÖNORMEN 806-5 anbefaler at en trykkreduksjonsventil inspiseres eller vedlikeholdes årlig.
