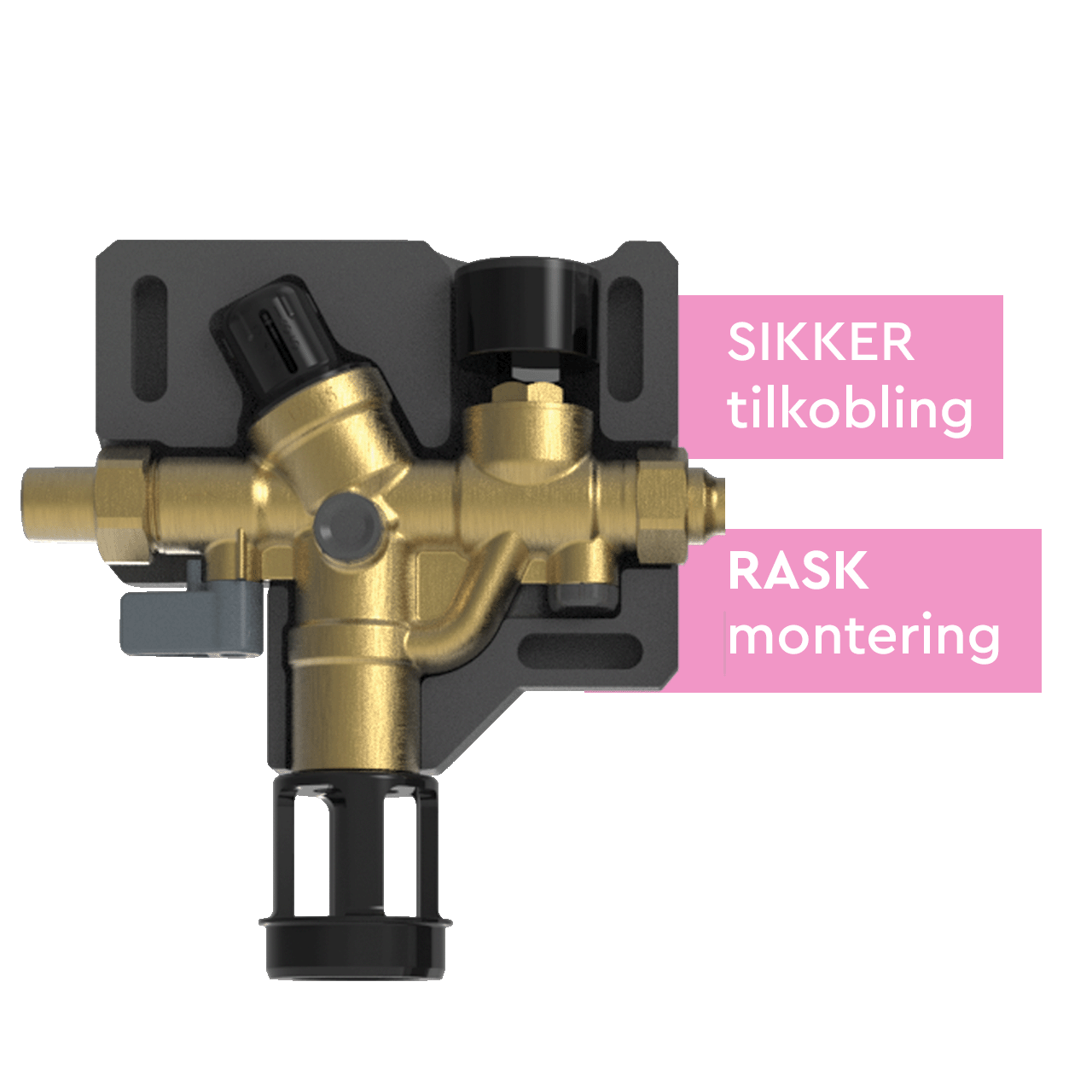

BWT AQA Therm HFB består av en tilbakestrømningssikring, trykkreduksjon og avstengning av kuleventiler. Den er utformet for å gi en sikker, standardisert tilkobling mellom varmeanlegget og drikkevannsforsyningen. Den integrerte tilbakestrømningssikringen og trykkreduseringen skal brukes for å koble varmeanlegget permanent til drikkevannssystemet, slik at varmeanlegget kan etterfylles når som helst. På denne måten forhindrer det mottrykk, tilbakestrømning og retur av forurenset vann inn i tilførselsledningen eller i eksterne systemer.
Tilbakestrømningssikringen er delt inn i tre kamre; innløps-, mellom- og utløpstrykkammer. Trykkreduseringen stiller inn trykket på innløpssiden (innløpstrykket) til ønsket trykk på utløpsside (utløpstrykket).
Sikker installasjon
AQA Therm HFB installeres direkte etter BWT AQA Therm HES, som består av vannmåler, avstengning av kuleventil og et påfyllingspunkt for vann. I tillegg til et tilkoblingspunkt for valgfrie bløtgjøringspatroner, AQA Therm HRC, eller avsaltningspatroner, AQA Therm SRC. AQA therm HFB kan kobles permanent til drikkevannsforsyningen med en slange eller rør i samsvar med den europeiske standarden DIN EN 1717.
BWT AQA Therm HFB
NRF nr. | 8758648 |
Varenr. | 173008321 |
Tilkoblingsgjenger (inntak og uttak) | ½" utvendig gjenge. ³⁄₄" utvendig gjenge uten beslag |
Monteringsposisjon | Horisontal med avløpstilkobling i bunn |
Driftstemperatur (maks) | 65°C |
Trykkmålertilkobling | G ⅟₄" |
Tilgangstrykk (maks) | 10 bar |
Mottrykk | Justerbar 1,5 - 4 bar (standard: 1,5 bar) |
Kvs-verdi | 0,4 m³/t |
Væskekategori systemseparator BA | 4 |
Totalbredde (inkl. beslag) | 217 mm |
Avstand til utløp (fra midten) | 88 mm |
Total høyde | 200 mm |
Avstand til midtakse | 142,5 mm |
Minimumsavstand til vegg | 80 mm |
AQA Therm HFB produktdatablad | PDF, 595 Kb | Last ned |
AQA Therm installasjonsguide EN | PDF, 640 Kb | Last ned |
